ばね式精密ろ過装置モノMAXフィルター
システム概要
モノMAXフィルターは、なぜ半永久寿命でメンテナンス極小、安価な運用コストなのか。その仕組みをご案内いたします。
モノMAXフィルターの概要
※装置図の変更により排水をシステム内で搾り取る事も、又ろ過助剤をシステム内で再利用する事も可能です。
モノMAXフィルターの原理

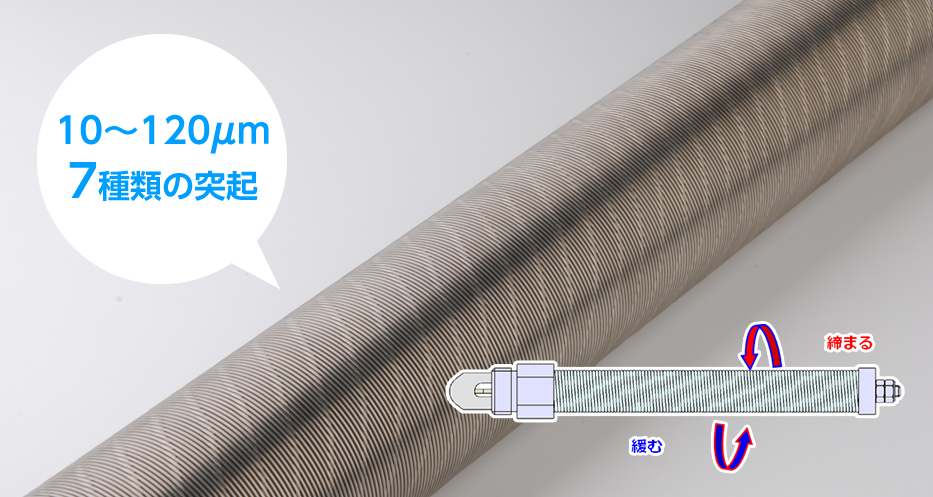

凸によって作られたばねの隙間
ばねの間に隙間を作る凸起、ブリッジ効果によるろ過方式

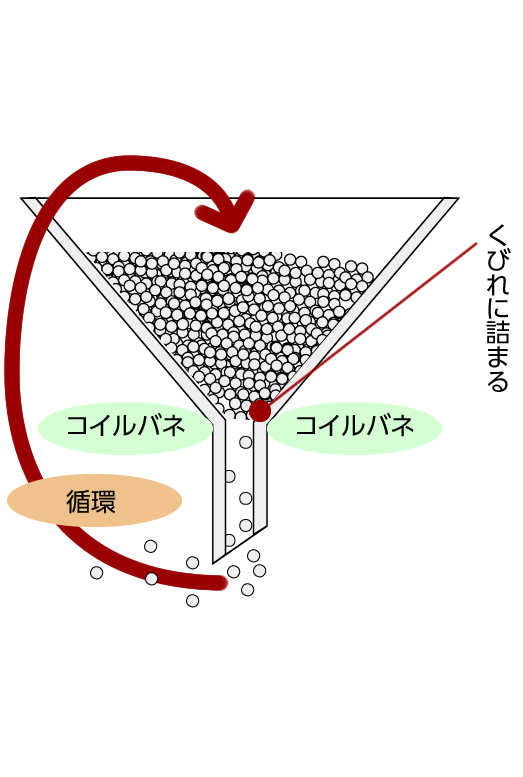

ロートをイメージ（スリット部を拡大）
（a）ブリッジ効果
短時間の循環で、上部は細かいケーク層で形成される
(b)ろ過工程
汚濁物質は、表層に置かれ清澄水のみがフィルター内に通過する

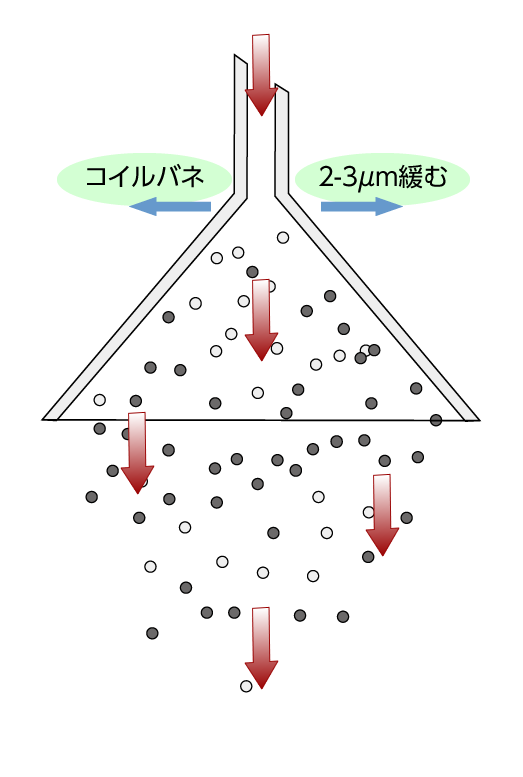

(ｃ)逆洗工程
逆洗浄水（フィルター内部より洗浄水を圧送、残渣が剥がれ落ちる）
ばね式フィルターの特長
- 1.ばねの自由度を生かし、フィルターと接するろ過液の内外圧力差で自浄作用を生み出す特殊な仕組
- 2.ろ過時はばねの間隙が固定され、楔効果を封じ精密なろ過が出来る
- 3.逆洗時は内圧によりばねの間隙が少し緩み逆洗浄効果が増大する
- 4.精密・高速・高温・高圧・高濃度のろ過処理が可能

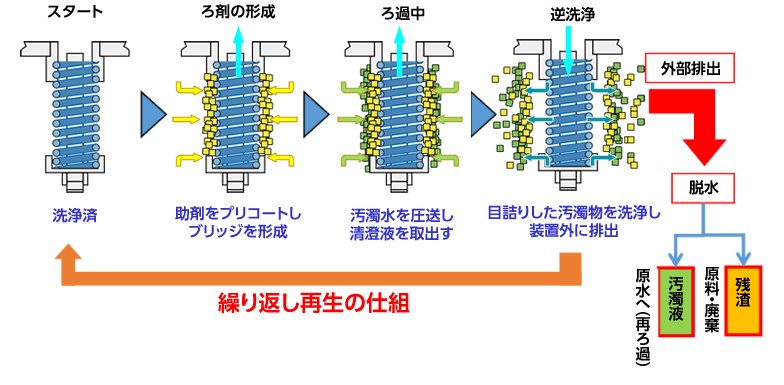

無限の再生力 ばね式フィルターのろ過工程
- ・ろ過時はばね部が堅く閉められ隙間を固定、逆洗浄時は少し緩む構造
- ・逆洗頻度はろ過原液やSSの性質により大きく変動する
- ・高温(500℃)、高圧(1.0MPa)、低圧(0.02MPa)、高濁度(10000ppm･･･ろ過する物質による)に応用可
海水のろ過残渣逆洗浄の様子【動画】
海水のろ過の様子
（毎時150㎥のろ過能力）【動画】

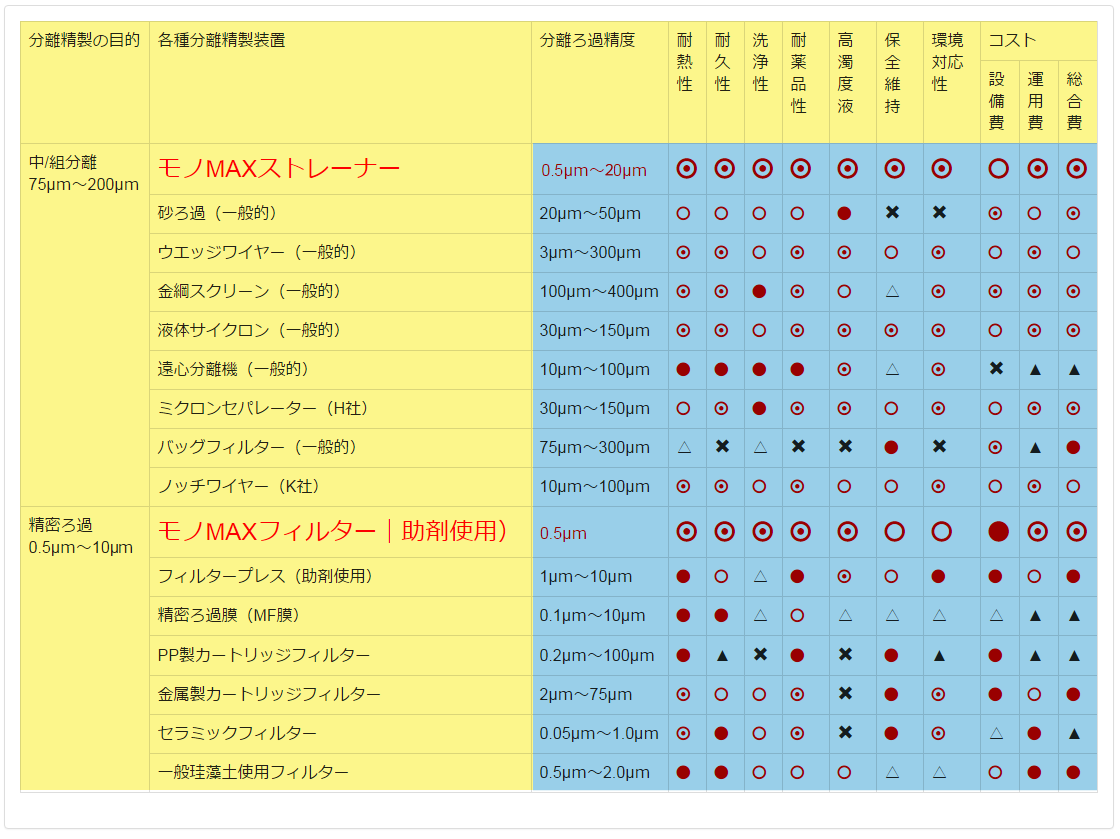

各種分離精製ろ過装置の評価
評価基準：
非常に良い ：良い ：普通 △：やや悪い ▲：悪い ×：非常に悪い
特許・登録・認定
| 特許 | 第182317号・第3124901号・第3353225号・第3394490号 |
|---|---|
| 登録 | 国土交通省NETIS（新技術） 登録No.KT-06004 QS-12005-A |
| 認定 | ちばものづくり認定製品 : 認定番号 第7号 千葉市トライアル製品 |

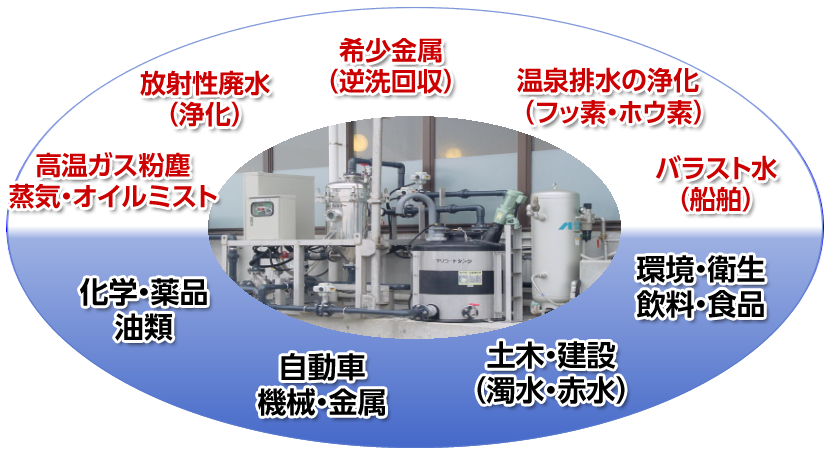

モノMAXフィルターの応用領域
高温、高圧、高濃度液、高汚濁水等､あらゆる分野のろ過に適用します。
赤字は新規テーマ、黒字は実績
モノMAXフィルターのろ過方式

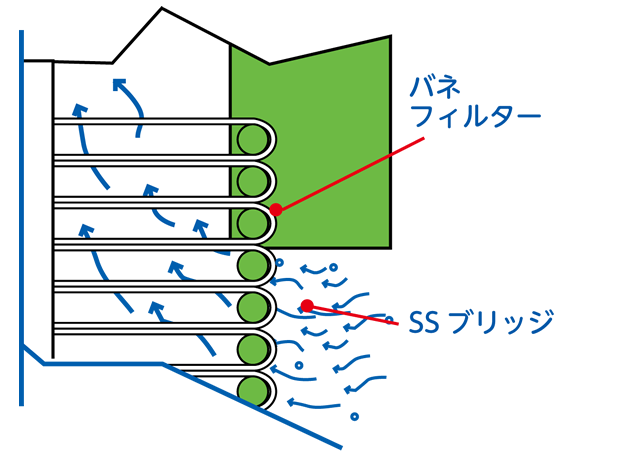

ストレーナー方式

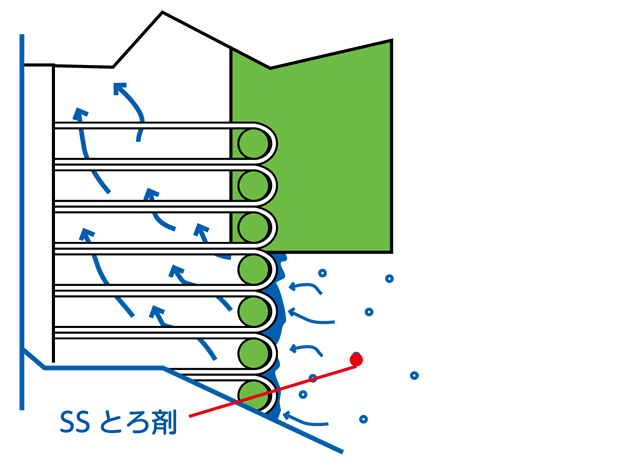

ろ過液中のSS（懸濁物質）がブリッジを形成、ろ過膜と成る
高精度ストレーナー
懸濁物質の性質により1～20μｍのろ過精度（一般の精密ストレーナーは100μｍで耐久性に劣る）

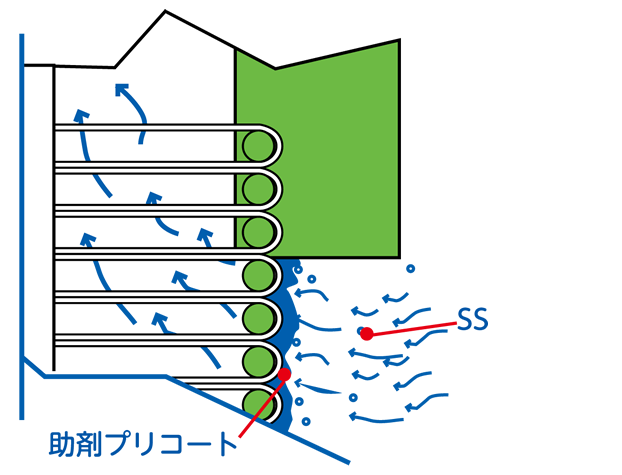

プリコート方式
珪藻土・ゼオライト・活性炭・セルロースパウダー・その他の物質をろ過助剤とする
0.5～2μｍまでの精密なろ過精度が得られる
（MF膜、セラミックフィルター、金属カートリッジフィルター、PPフィルターなどの精密フィルターに準ずる）
ボディーフィード方式
濁水中にろ過助剤を投入し、常に新しいろ層を作りろ過抵抗を小さくする
比較的難度の高いろ過に用いられる
ろ過精度：0.5～2μｍ
各種モノMAXフィルター
Mタイプ（金属フィルター）
| Mタイプ | S15フィルター | |||
|---|---|---|---|---|
| スリット（μｍ） | 7サイズ（10・20・30・45・60・90・120） | |||
| 外径/内径 | 15Ф/13Ф | |||
| L寸法（mm） | 200 | 300 | 400 | 500 |
| 表面積（㎡） | 0.009 | 0.014 | 0.019 | 0.024 |
| 材質 | SUS:316 | |||
| 耐久性 | 耐圧：1MPa以下 耐熱500℃以下 | |||
用途：一般用途、強アルカリ、高温・高圧・高濃度・高濁度液、有価物回収、粉塵除去
Pタイプ（樹脂フィルター）
| Pタイプ | P24フィルター | |||
|---|---|---|---|---|
| スリット（μｍ） | 1サイズ（45） | |||
| 外径/内径 | 24Ф/18Ф | |||
| L寸法（mm） | 300 | 400 | 500 | 600 |
| 表面積（㎡） | 0.023 | 0.030 | 0.038 | 0.045 |
| 材質 | PVC | |||
| 耐久性 | 耐圧：0.50MPa 耐熱50℃以下 | |||
用途：硫酸・塩酸・硝酸・混酸等の薬液類、腐食性ガス類のろ過再生

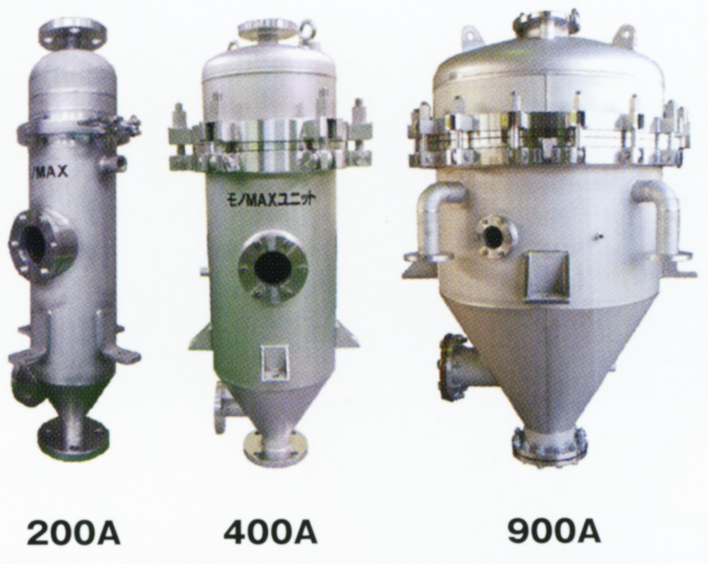

モノMAXユニットサイズ（ユニット販売可：SUS304）
- 用途
- 各種液体を卓上実験レベルのろ過装置(15L/時)から大型プラント(300㎥/時)まで、幅広く対応
- 効率よくろ過、逆洗浄が出来、又高機能精密ストレーナーとしても高く評価されている
- 仕様
- 筐体サイズ、形状、接続部の変更可
- 各種材質の製作可
（SUS304、SUS316、SS材、樹脂材） - 覗き窓（追加・変更可）
モノMAXフィルターのろ過の様子
プリコート方式のテスト例
（この結果を実用機製作に反映させる）
工事濁水
銅研磨排水
セラミック研磨水
顔料排水
ウォータジェット廃液
樹脂洗浄廃水
ストレーナー方式のテスト例
（この結果を実用機製作に反映させる）
ク―ラント研削液
木粉含有溶液
鋳砂洗浄水
